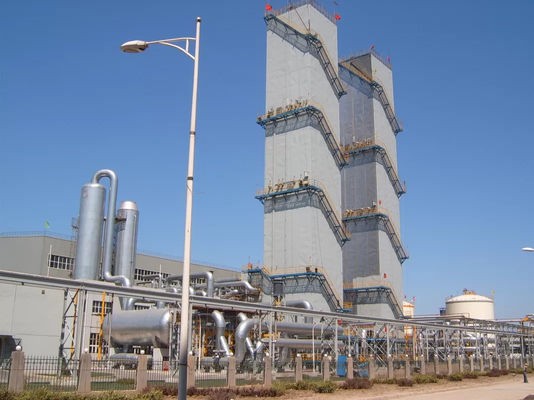

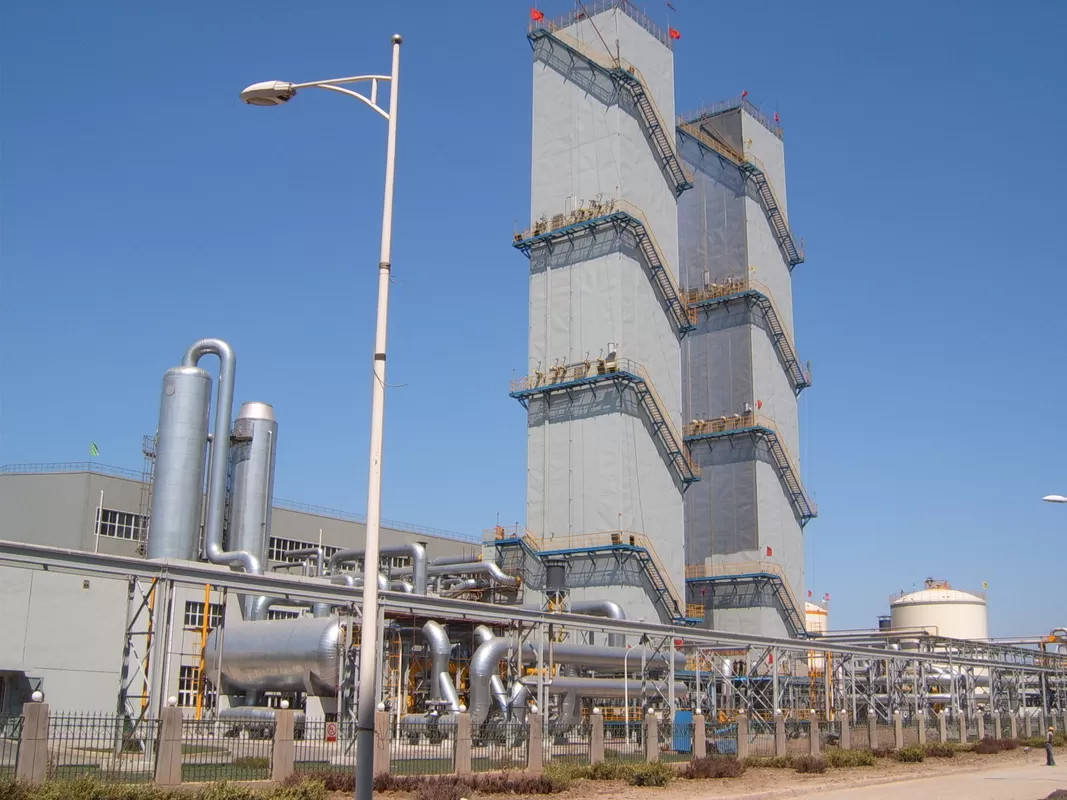

Mehrfunktionaler kälteerzeugender Luft-Einheit PLC der Sauerstoff-Trenn-Anlage-Reinheits-99,6%

Produktbeschreibung

1. Gestaltungsprinzip dieser Anlage basiert auf dem unterschiedlichen Siedepunkt jedes Gases in der Luft. Luft wird zusammengedrückt, vorgekühlt und Abbau von H2O und von CO2, in den Hauptwärmetauscher dann abgekühlt zu werden erhielt, bis sie verflüssigt ist. Nach Korrektur können Produktionssauerstoff und -stickstoff gesammelt werden.
2. Diese Anlage ist von Mitgliedstaat-Reinigung der Luft mit Förderungsturbinenexpanderprozeß. Es ist eine gemeine Lufttrennanlage, die komplette Materialfüllung und -korrektur für die Argonherstellung annimmt.
3. geht rohe Luft zum Luftfilter für Abbau des Staubes und der mechanischen Verunreinigung und kommt Luftturbinekompressor, in dem Luft zu 0.59MPaA zusammengedrückt wird. Dann steigt sie in Vorkühlungssystem der Luft ein, in dem Luft zu ℃ 17 abgekühlt wird. Nach dem fließt sie zum kondensierenden Abbau von H2O, von CO2 und von C2H2 erhalten zu werden Behälter des Molekularsiebs 2, die der Reihe nach laufen.

* 1. Nach gereinigt Luftmischungen mit der Erweiterung der wieder erwärmten Luft. Dann wird sie durch mittleren Druckkompressor zusammengedrückt, um geteilte Ströme into2 zu sein. Ein Teil geht zu -260K abgekühlt zu werden, zum Hauptwärmetauscher, und vom mittleren Teil des Hauptwärmetauschers gesogen worden, um Expansionsturbine zu betreten. Erweiterte Luft geht wieder erwärmt zu werden zum Haupt zurückwärmetauscher, nachdem die, es fließt, um Förderungskompressor zu lüften. Das andere Teil der Luft wird durch Expander der hohen Temperatur, nachdem man, es abgekühlt ist, fließt zum Förderungsexpander der niedrigen Temperatur aufgeladen. Dann geht es zur zu ~170K abgekühlt zu werden Kühlbox. Der Teil von ihm würde noch und Flüsse abgekühlt, um von der unteren Spalte über Wärmetauscher einen Tiefstand zu erreichen. Und andere Luft wird gesogen, um niedrig zu reizen. Expander. Nach erweitert wird er in 2 Teile unterteilt. Ein Teil geht zur Unterseite der unteren Spalte für Korrektur, der Rest zurückgeht zum Hauptwärmetauscher, dann fließt es, um Verstärker zu lüften, nachdem es wieder erwärmt worden ist.
2. Nachdem hauptsächlich, kann Korrektur in der unteren Spalte, in der flüssigen Luft und im reinen flüssigen Stickstoff in der unteren Spalte gesammelt werden. Überschüssiger flüssiger Stickstoff, flüssige Luft und reine Flüsse des flüssigen Stickstoffes zur oberen Spalte über Kühlvorrichtung der flüssigen Luft und des flüssigen Stickstoffes. Sie wird in der oberen Spalte wieder, nach der, flüssiger Sauerstoff von 99,6%, die Reinheit an der Unterseite der oberen Spalte gesammelt werden kann korrigiert und wird aus der Kühlbox heraus als Produktion geliefert.
3. Der Teil des Argonbruches in der oberen Spalte wird zur groben Argonspalte gesogen. Es gibt 2 Teile der groben Argonspalte. Der Rückfluß des zweiten Teils wird an die Spitze von erster einer über flüssige Pumpe als Rückfluß geliefert. Er wird in der groben Argonspalte korrigiert, um 98,5% AR zu erhalten. grobes Argon O2 2ppm. Dann wird es an die Mitte der reinen Argonspalte über Verdampfer geliefert. Nach Korrektur in der reinen Argonspalte, (99.999%Ar) kann flüssiges Argon an der Unterseite der reinen Argonspalte gesammelt werden.
4. geht überschüssiger Stickstoff von der Spitze von oberen Spaltenflüssen aus der Kühlbox heraus zum Reinigungsapparat als verbessernder Luft, Rest zu Kühlturm.
5. Stickstoff von der Spitze der behilflichen Spalte der oberen Spaltenflüsse aus Kühlbox heraus als Produktion über Kühlvorrichtung und Hauptwärmetauscher. Wenn konnten kein Bedarfsstickstoff, dann sie an Wasserkühlungsturm geliefert werden. Für die kalte Kapazität der Wasserkühlung ist Turm nicht, ein Kühler muss installiert sein genügend.
